襯氟法蘭式蝶閥D341F46

產品概況

設計與製造：GB12238(中線)

結構長度：GB12221(短係列), ASME B16.10, JIS B2002

法蘭尺寸：HG/T20592-2009, ANSI B1S52212

連接尺寸：對夾、法蘭式

驅動方式：手動、電動、氣動

公稱壓力：0.6、1.0、1.6、2.5MPa, Class150, JIS10K

壓力試驗：GB/T13927-92, API598


產品詳情

1、設計與製造符合中國國家標準；

2、基本結構形式(蝶板軸與閥體/閥座中心重合)；

3、A.D341F4全襯裏型閥體全襯裏/蝶板全襯層/襯層蝶板與蝶板軸雙D配合；

4、B.D341F46全襯裏型；

5、C.D341F4(46)/P半襯裏型閥體全襯裏/蝶板為不鏽鋼/蝶板與蝶板軸雙D配合。

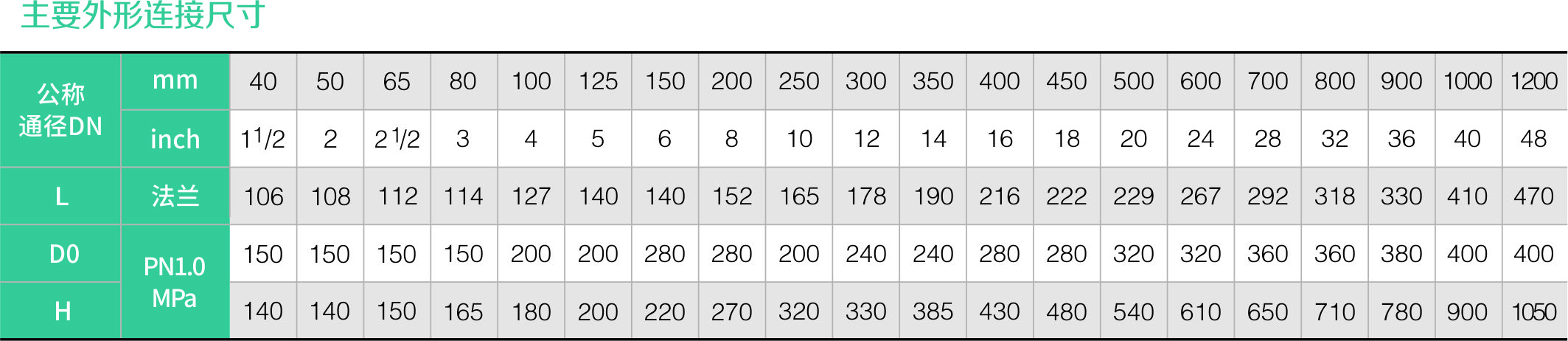

襯氟法蘭式蝶閥D341F46(圖1)

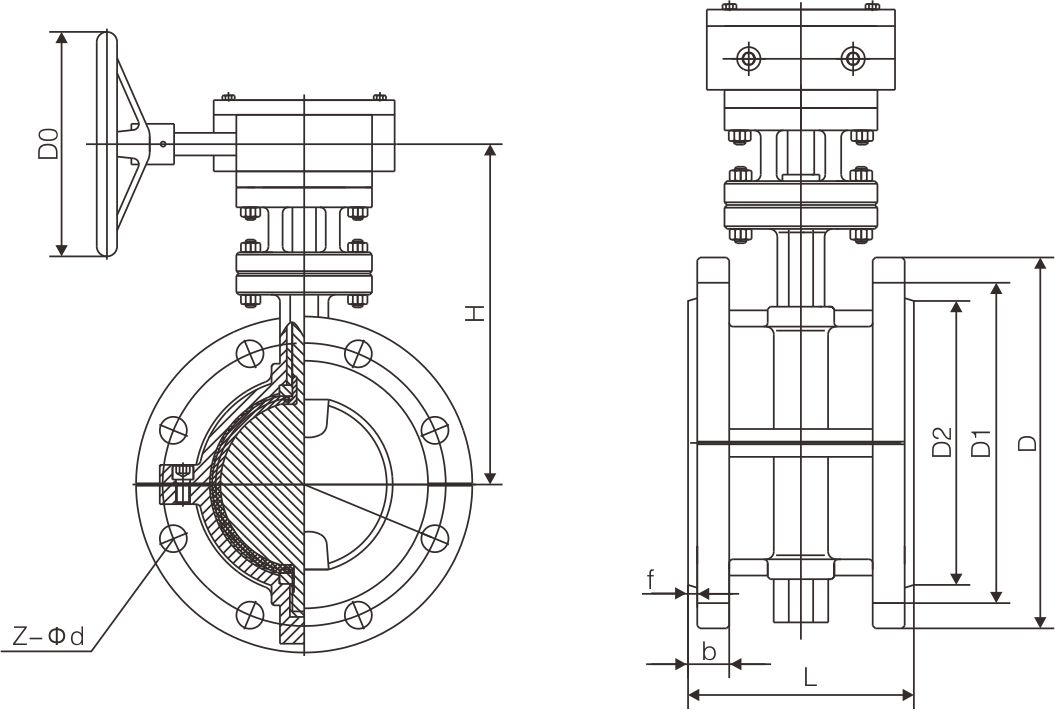

襯氟法蘭式蝶閥D341F46(圖1)
